Bei einer Wärmepumpen-Kaskade arbeiten mehrere Wärmepumpen gemeinsam in einem Heizsystem. Abhängig vom Wärmebedarf werden einzelne Geräte automatisch zu- oder abgeschaltet. Das kann vor allem bei Mehrfamilienhäusern und größeren Gebäuden sinnvoll sein, muss aber immer passend zu Heizlast, Warmwasserbedarf und Anlagenkonzept geplant werden.
Themenübersicht
- 1. Wärmepumpen-Kaskade: Wann sind mehrere Wärmepumpen sinnvoll?
- 2. Das Wichtigste in Kürze
- 3. Was ist eine Wärmepumpen-Kaskade?
- 4. Wie funktioniert eine Wärmepumpen-Kaskade?
- 5. Für welche Gebäude ist eine Kaskadenanlage geeignet?
- 6. Einzelne Wärmepumpe oder Wärmepumpen-Kaskade?
- 7. Welche Vorteile kann eine Wärmepumpen-Kaskade bieten?
- 8. Welche Nachteile und Herausforderungen gibt es?
- 9. Welche Voraussetzungen müssen erfüllt sein?
- 10. Welche Rolle spielt die Modulation?
- 11. Hydraulik, Speicher und Regelung
- 12. Wärmepumpen-Kaskade und Warmwasser
- 13. Schallschutz bei mehreren Außeneinheiten
- 14. Wie läuft die Planung einer Kaskadenanlage ab?
- 15. Was kostet eine Wärmepumpen-Kaskade?
- 16. Stromverbrauch und Wirtschaftlichkeit
- 17. Welche Förderung ist möglich?
- 18. Energy Unit 2.0 als Beispiel für eine kompakte Kaskadenlösung
- 19. Praxisbeispiel: Kaskade in einem Mehrfamilienhaus
- 20. Checkliste: Ist eine Wärmepumpen-Kaskade sinnvoll?
- 21. Fazit: Eine Wärmepumpen-Kaskade muss zum Gebäude passen
Themenübersicht
- 1. Wärmepumpen-Kaskade: Wann sind mehrere Wärmepumpen sinnvoll?
- 2. Das Wichtigste in Kürze
- 3. Was ist eine Wärmepumpen-Kaskade?
- 4. Wie funktioniert eine Wärmepumpen-Kaskade?
- 5. Für welche Gebäude ist eine Kaskadenanlage geeignet?
- 6. Einzelne Wärmepumpe oder Wärmepumpen-Kaskade?
- 7. Welche Vorteile kann eine Wärmepumpen-Kaskade bieten?
- 8. Welche Nachteile und Herausforderungen gibt es?
- 9. Welche Voraussetzungen müssen erfüllt sein?
- 10. Welche Rolle spielt die Modulation?
- 11. Hydraulik, Speicher und Regelung
- 12. Wärmepumpen-Kaskade und Warmwasser
- 13. Schallschutz bei mehreren Außeneinheiten
- 14. Wie läuft die Planung einer Kaskadenanlage ab?
- 15. Was kostet eine Wärmepumpen-Kaskade?
- 16. Stromverbrauch und Wirtschaftlichkeit
- 17. Welche Förderung ist möglich?
- 18. Energy Unit 2.0 als Beispiel für eine kompakte Kaskadenlösung
- 19. Praxisbeispiel: Kaskade in einem Mehrfamilienhaus
- 20. Checkliste: Ist eine Wärmepumpen-Kaskade sinnvoll?
- 21. Fazit: Eine Wärmepumpen-Kaskade muss zum Gebäude passen

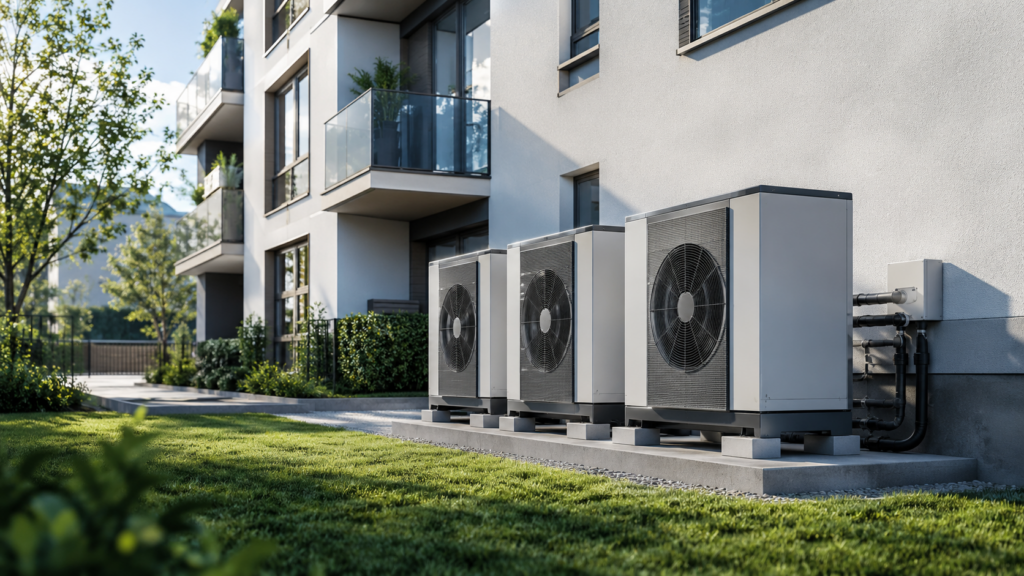

Wärmepumpen-Kaskade: Wann sind mehrere Wärmepumpen sinnvoll?
Bei einer Wärmepumpen-Kaskade werden mehrere Wärmepumpen zu einem gemeinsamen Heizsystem verbunden. Eine zentrale Regelung entscheidet, wie viele Geräte abhängig vom aktuellen Wärmebedarf in Betrieb sind. Dadurch kann die Anlage ihre Gesamtleistung über mehrere Stufen bereitstellen.
Eine solche Kaskadenanlage kommt insbesondere für Mehrfamilienhäuser, größere Wohngebäude und Objekte mit hohem oder stark schwankendem Wärmebedarf infrage. Sie ist jedoch nicht automatisch besser oder effizienter als eine einzelne leistungsstarke Wärmepumpe. Entscheidend sind eine belastbare Heizlastberechnung, das Warmwasserkonzept, die benötigten Vorlauftemperaturen sowie eine sorgfältig geplante Hydraulik und Regelung.
Das Wichtigste in Kürze
- Bei einer Wärmepumpen-Kaskade arbeiten mehrere Wärmepumpen in einem gemeinsamen Heizsystem.
- Eine übergeordnete Regelung schaltet einzelne Geräte abhängig vom Wärmebedarf zu oder ab.
- Kaskaden kommen häufig in Mehrfamilienhäusern und größeren Gebäuden zum Einsatz.
- Mögliche Vorteile sind eine flexible Leistungsanpassung, ein modularer Aufbau und eine teilweise Redundanz.
- Gegenüber einer Einzelanlage steigen meist die Anforderungen an Hydraulik, Regelung, Elektroanschluss und Schallschutz.
- Ob eine Kaskade sinnvoll ist, muss immer anhand des konkreten Gebäudes geprüft werden.
Was ist eine Wärmepumpen-Kaskade?
Eine Wärmepumpen-Kaskade besteht aus mindestens zwei Wärmepumpen, die hydraulisch und regelungstechnisch miteinander verbunden sind. Die Geräte versorgen ein gemeinsames Heizsystem und werden von einer übergeordneten Steuerung koordiniert.
Bei geringem Wärmebedarf kann beispielsweise nur eine Wärmepumpe arbeiten. Steigt der Bedarf, schaltet die Regelung ein zweites oder weiteres Gerät hinzu. Sobald wieder weniger Wärme benötigt wird, werden einzelne Wärmepumpen abgeschaltet.
Die erzeugte Wärme kann je nach Anlagenkonzept verwendet werden für:
- die Raumheizung
- die zentrale Warmwasserbereitung
- mehrere Heizkreise
- unterschiedliche Gebäudeteile
- private und gewerblich genutzte Bereiche
Der Begriff Kaskadenschaltung beschreibt die abgestufte Zusammenarbeit mehrerer Wärmeerzeuger. Eine Kaskade ist daher nicht mit mehreren vollständig unabhängigen Wärmepumpen gleichzusetzen, die jeweils nur eine einzelne Wohnung oder einen Gebäudeteil versorgen.
Wie funktioniert eine Wärmepumpen-Kaskade?
Die Kaskadenregelung ermittelt fortlaufend, welche Heizleistung aktuell benötigt wird. Dafür berücksichtigt sie unter anderem die Außentemperatur, die erforderliche Vorlauftemperatur, den Wärmebedarf des Gebäudes und gegebenenfalls den Bedarf für die Warmwasserbereitung.
Ein vereinfachtes Beispiel mit drei Wärmepumpen zeigt die Funktionsweise:
- In der milden Übergangszeit arbeitet nur eine Wärmepumpe.
- Bei sinkenden Außentemperaturen wird eine zweite Wärmepumpe zugeschaltet.
- Bei besonders hohem Heiz- oder Warmwasserbedarf arbeitet zusätzlich die dritte Wärmepumpe.
- Sinkt der Wärmebedarf, nimmt die Regelung einzelne Geräte wieder außer Betrieb.
Eine geeignete Steuerung kann die Betriebsstunden auf die einzelnen Wärmepumpen verteilen. Dadurch wird nicht dauerhaft dasselbe Gerät als erstes ein- und als letztes ausgeschaltet. Diese sogenannte Laufzeitrotation kann zu einer gleichmäßigeren Beanspruchung beitragen.
Ob und wie die Rotation umgesetzt wird, hängt jedoch von der eingesetzten Regelung und dem gesamten Anlagenkonzept ab.
Beispiel für die Leistungsabstufung
| Betriebszustand | Aktive Wärmepumpen | Typische Situation |
|---|---|---|
| geringe Last | 1 von 3 | milde Übergangszeit |
| mittlere Last | 2 von 3 | normaler Winterbetrieb |
| hohe Last | 3 von 3 | kalte Witterung oder hoher Warmwasserbedarf |
| sinkende Last | schrittweise weniger | steigende Außentemperatur oder geringere Wärmeabnahme |
Die tatsächliche Zuschaltung erfolgt nicht allein anhand der Außentemperatur. Maßgeblich sind auch die Regelungsstrategie, die verfügbaren Leistungsbereiche und der aktuelle Bedarf des Gebäudes.
Für welche Gebäude ist eine Kaskadenanlage geeignet?
Eine Kaskade kommt vor allem dann infrage, wenn der benötigte Leistungsbereich mit einem einzelnen Gerät nicht sinnvoll abgedeckt werden kann oder wenn eine Aufteilung auf mehrere Wärmepumpen technische Vorteile bietet.
Typische Einsatzbereiche sind:
- Mehrfamilienhäuser
- größere Wohngebäude
- Gebäude mit mehreren Wohneinheiten
- Wohnanlagen mit hohem Warmwasserbedarf
- gemischt genutzte Wohn- und Gewerbegebäude
- Gebäude mit mehreren Heizkreisen
- Objekte mit stark schwankendem Leistungsbedarf
- Gebäude mit unterschiedlichen Nutzungszeiten
- Anlagen, bei denen eine modulare Erweiterung vorgesehen ist
- Gebäude, für die eine einzelne sehr große Außeneinheit ungünstig wäre
Besonders bei einer Wärmepumpe im Mehrfamilienhaus kann eine Kaskadenlösung sinnvoll sein, wenn der Heiz- oder Warmwasserbedarf im Tages- und Jahresverlauf deutlich schwankt.
Auch für ein großes Einfamilienhaus ist eine Kaskade grundsätzlich möglich. Dort sollte jedoch besonders kritisch geprüft werden, ob eine moderne modulierende Einzelwärmepumpe den Bedarf nicht einfacher und wirtschaftlicher abdecken kann.
Einzelne Wärmepumpe oder Wärmepumpen-Kaskade?
Eine Kaskade ist nicht allein deshalb erforderlich, weil ein Gebäude groß ist oder mehrere Wohneinheiten besitzt. Auch eine einzelne leistungsstarke Wärmepumpe kann für ein größeres Gebäude die passende Lösung sein.
Entscheidend ist, welcher Leistungsbereich tatsächlich benötigt wird und wie gut das jeweilige Gerät diesen abdecken kann.
| Kriterium | Einzelne Wärmepumpe | Wärmepumpen-Kaskade |
|---|---|---|
| Aufbau | ein zentrales Gerät | mehrere miteinander verbundene Geräte |
| Regelung | meist einfacher | höhere Anforderungen an Steuerung und Abstimmung |
| Leistungsanpassung | abhängig vom Modulationsbereich | zusätzliche Abstufung durch Zu- und Abschalten |
| Ausfallsicherheit | abhängig vom Gesamtkonzept | teilweise Redundanz möglich |
| Platzbedarf | meist geringer | mehrere Geräte und zusätzliche Technik erforderlich |
| Erweiterbarkeit | häufig begrenzt | modularer Aufbau kann möglich sein |
| Wartung | ein Gerät | mehrere Geräte |
| Planungsaufwand | meist geringer | meist höher |
| Typischer Einsatz | der Bedarf lässt sich durch ein Gerät sinnvoll abdecken | hoher oder stark schwankender Leistungsbedarf |
Die Entscheidung darf nicht ausschließlich anhand der Wohnfläche oder der Anzahl der Wohnungen getroffen werden. Eine Heizlastberechnung zeigt, welche Leistung das Gebäude unter festgelegten Bedingungen benötigt. Hinzu kommen der Warmwasserbedarf, die vorhandenen Heizflächen und die erforderlichen Systemtemperaturen.
Welche Vorteile kann eine Wärmepumpen-Kaskade bieten?
Eine gut geplante Kaskadenanlage kann ihren Betrieb flexibel an unterschiedliche Lastzustände anpassen. Statt ein einzelnes großes Gerät dauerhaft zu betreiben, wird nur die jeweils benötigte Zahl an Wärmepumpen zugeschaltet.
Flexible Leistungsanpassung
Die Gesamtleistung wird über mehrere Geräte bereitgestellt. Bei geringem Bedarf können einzelne Wärmepumpen ausgeschaltet bleiben. Steigt die Last, werden weitere Geräte zugeschaltet.
Hohe Gesamtleistung
Durch die Kombination mehrerer Wärmepumpen lassen sich Leistungsbereiche erreichen, die mit einem einzelnen Gerät nicht oder nur mit einer deutlich größeren Anlage möglich wären.
Modularer Aufbau
Eine Kaskadenanlage kann je nach System aus gleichartigen Modulen aufgebaut werden. Das erleichtert unter bestimmten Voraussetzungen eine spätere Erweiterung. Ob eine Erweiterung tatsächlich möglich ist, muss bereits bei der ursprünglichen Planung berücksichtigt werden.
Teilweise Redundanz
Fällt eine Wärmepumpe aus, können die übrigen Geräte abhängig vom Anlagenkonzept weiterhin einen Teil der benötigten Heizleistung bereitstellen. Eine vollständige Versorgung ist dadurch nicht automatisch gewährleistet, insbesondere nicht an besonders kalten Tagen.
Verteilung der Betriebsstunden
Eine entsprechende Regelung kann die Führungsrolle zwischen den Geräten wechseln. Dadurch lassen sich die Laufzeiten auf mehrere Wärmepumpen verteilen.
Vorteile bei Transport und Aufstellung
Mehrere kleinere Geräte können teilweise leichter transportiert, eingebracht und auf dem Grundstück angeordnet werden als ein einzelner sehr großer Wärmeerzeuger.
Die genannten Vorteile sind nicht bei jeder Kaskade automatisch gegeben. Sie hängen von Geräteauswahl, Dimensionierung, Hydraulik, Regelung und Betriebsstrategie ab.
Welche Nachteile und Herausforderungen gibt es?
Mehr Geräte bedeuten auch mehr Komponenten und Schnittstellen. Deshalb muss eine Kaskade genauer geplant und eingestellt werden als eine einfache Einzelanlage.
Zu den möglichen Herausforderungen gehören:
- höherer Planungsaufwand
- komplexere Regelung
- mehr Rohrleitungen und Armaturen
- zusätzliche Pumpen, Verteiler oder Sensoren
- größerer Platzbedarf
- mehrere Außeneinheiten als Schallquellen
- höhere Investitionskosten
- Wartung mehrerer Geräte
- höhere Anforderungen an die hydraulische Abstimmung
- mögliche Erweiterung des Stromanschlusses
- ungünstiges Takten bei fehlerhafter Dimensionierung
| Möglicher Vorteil | Mögliche Einschränkung |
|---|---|
| flexible Leistungsanpassung | aufwendigere Regelung |
| hohe Gesamtleistung | mehr technische Komponenten |
| modularer Aufbau | zusätzlicher Platzbedarf |
| teilweise Redundanz | Weiterbetrieb hängt vom Anlagenkonzept ab |
| mehrere kleinere Geräte | mehrere Aufstellorte oder Schallquellen |
| Wartung einzelner Module möglich | mehrere Geräte müssen gewartet werden |
Eine Kaskade sollte daher nicht allein aufgrund ihrer möglichen Redundanz oder Modularität gewählt werden. Sie muss auch im Hinblick auf Investition, Betrieb und die langfristige Wartung der Wärmepumpe überzeugen.
Welche Voraussetzungen müssen erfüllt sein?
Ob eine Kaskadenanlage technisch sinnvoll ist, hängt von den Voraussetzungen für eine Wärmepumpe sowie von Heizlast, Systemtemperaturen, Warmwasserbedarf und Platzverhältnissen ab.
Vor der Geräteauswahl sollten mindestens folgende Punkte geprüft werden:
- Heizlast des gesamten Gebäudes
- Leistungsbedarf bei niedrigen Außentemperaturen
- Warmwasserbedarf und mögliche Bedarfsspitzen
- Anzahl und Nutzung der Wohneinheiten
- benötigte Vorlauftemperaturen
- Größe und Zustand der Heizflächen
- Zahl der vorhandenen Heizkreise
- Zustand des Rohrnetzes
- Platz für Außeneinheiten und Innentechnik
- mögliche Leitungswege
- elektrische Anschlussleistung
- Schallsituation am Grundstück
- erforderliche Speichertechnik
- Förderfähigkeit der geplanten Anlage
Ein vollständig saniertes Gebäude ist nicht zwingend erforderlich. Ungünstig wird es jedoch, wenn mehrere Herausforderungen zusammenkommen, beispielsweise eine hohe Heizlast, kleine Heizflächen, dauerhaft hohe Vorlauftemperaturen, wenig Aufstellfläche und eine schwierige Schallsituation.
Welche Rolle spielt die Modulation?
Modulierende Wärmepumpen können ihre Verdichterleistung innerhalb eines bestimmten Bereichs an den Wärmebedarf anpassen. Eine einzelne Wärmepumpe muss daher nicht ständig mit voller Leistung arbeiten.
Ein Beispiel:
Kann eine Wärmepumpe ihre Leistung zwischen 4 und 12 Kilowatt verändern, deckt sie unterschiedliche Lastzustände ab, ohne vollständig ein- und ausgeschaltet werden zu müssen. Auch die einzelnen Geräte einer Kaskade können modulierend arbeiten.
Dadurch ergeben sich zwei Ebenen der Leistungsanpassung:
- Die Leistung der aktiven Wärmepumpe wird innerhalb ihres Modulationsbereichs angepasst.
- Bei zusätzlichem Bedarf wird eine weitere Wärmepumpe zugeschaltet.
Das kann einen breiten Leistungsbereich ermöglichen. Eine Kaskade ist deshalb aber nicht automatisch effizienter. Entscheidend ist, ob Mindest- und Maximalleistung zum tatsächlichen Bedarf passen.
Wichtige Faktoren sind:
- kleinste verfügbare Leistung der Anlage
- maximal benötigte Heizleistung
- Modulationsbereich der Einzelgeräte
- Häufigkeit von Teillastphasen
- Zuschaltpunkte der weiteren Wärmepumpen
- Warmwasserbetrieb
- Regelung der Heizkreise
Ist bereits die Mindestleistung der Kaskade zu hoch, kann auch eine Anlage mit mehreren Geräten ungünstig takten.
Hydraulik, Speicher und Regelung
Die Wärmepumpen sind nur ein Teil des Gesamtsystems. Für einen stabilen Betrieb müssen Geräte, Rohrnetz, Speicher, Pumpen und Heizkreise aufeinander abgestimmt sein.
Zur hydraulischen Planung gehören unter anderem:
- notwendige Volumenströme
- gemeinsame Vor- und Rücklaufleitungen
- hydraulische Verteiler
- Umwälzpumpen
- Heizkreise
- Pufferspeicher
- Warmwasserspeicher
- Sensoren
- Absperr- und Regelarmaturen
- Kaskadensteuerung
Eine sorgfältige hydraulische Planung und der hydraulische Abgleich sind wichtig, damit alle Heizkreise ausreichend und möglichst gleichmäßig versorgt werden.
Ist ein Pufferspeicher erforderlich?
Eine Wärmepumpen-Kaskade benötigt nicht grundsätzlich einen Pufferspeicher.
Ob ein Speicher erforderlich oder sinnvoll ist, hängt unter anderem von folgenden Punkten ab:
- Wasservolumen des Heizsystems
- Zahl und Regelung der Heizkreise
- Mindestvolumenstrom der Wärmepumpen
- Anforderungen während der Abtauung
- hydraulischer Aufbau
- Trennung von Erzeuger- und Verbraucherkreis
- Betriebsstrategie der Kaskade
Ein Pufferspeicher kann die hydraulische Entkopplung erleichtern und stabile Betriebsbedingungen unterstützen. Ein unnötig großer oder ungünstig eingebundener Speicher kann jedoch zusätzliche Wärmeverluste verursachen. Die Auslegung muss deshalb zum konkreten System passen.
Wärmepumpen-Kaskade und Warmwasser
In Mehrfamilienhäusern ist häufig nicht nur die Raumheizung, sondern vor allem die zentrale Warmwasserbereitung anspruchsvoll. Während der Heizbedarf vergleichsweise gleichmäßig sein kann, entstehen beim Warmwasser zeitweise hohe Leistungsspitzen.
Typische Einflussfaktoren sind:
- Anzahl der Bewohner
- Größe und Nutzung der Wohnungen
- gleichzeitige Warmwasserentnahme
- Speichervolumen
- Nachladeleistung
- Zirkulationssystem
- Leitungs- und Speicherverluste
- gewähltes Temperaturkonzept
- Priorisierung der Warmwasserbereitung
Die Kaskadenregelung kann beispielsweise während der Speicherladung weitere Wärmepumpen zuschalten. Alternativ können Heiz- und Warmwasserbereitung teilweise getrennt geplant werden.
Welche Lösung geeignet ist, hängt vom Gebäude und seiner Nutzung ab. Pauschale Vorgaben zur Speichergröße oder zu einem bestimmten System sind ohne eine Bedarfsberechnung nicht sinnvoll.
Schallschutz bei mehreren Außeneinheiten
Bei einer Kaskade aus Luft-Wasser-Wärmepumpen entstehen mehrere Schallquellen. Deshalb darf nicht nur jedes einzelne Gerät isoliert betrachtet werden. Entscheidend ist die gemeinsame Wirkung am jeweiligen Immissionsort, beispielsweise an einem schutzbedürftigen Schlafzimmerfenster.
Bei mehreren Außeneinheiten muss die Lautstärke der Wärmepumpe bereits bei der Wahl und Anordnung der Aufstellorte berücksichtigt werden.
Wichtige Planungsfaktoren sind:
- Zahl der Außeneinheiten
- Schallleistungspegel der Geräte
- gleichzeitiger Betrieb
- möglicher Nachtbetrieb
- Abstand zu schutzbedürftigen Fenstern
- Nachbarbebauung
- Fassaden, Mauern und andere reflektierende Flächen
- Ausrichtung der Ventilatoren
- Körperschallübertragung
- Fundamente und Schwingungsentkopplung
Werden mehrere Außeneinheiten gleichzeitig betrieben, kann sich die Schallbelastung am maßgeblichen Immissionsort erhöhen. Die Schallwerte dürfen dabei nicht wie gewöhnliche Zahlen addiert werden. Entscheidend ist die gemeinsame Wirkung aller Geräte. Bei schwierigen Grundstücksverhältnissen oder geringen Abständen kann eine detaillierte Schallberechnung erforderlich sein.
Wie läuft die Planung einer Kaskadenanlage ab?
Die Zahl und Leistung der Wärmepumpen dürfen nicht pauschal anhand der Wohnfläche oder Anzahl der Wohneinheiten festgelegt werden. Ausgangspunkt ist immer der tatsächliche Bedarf des Gebäudes.
| Schritt | Was passiert? |
|---|---|
| 1 | Gebäudedaten, Nutzung und Wohneinheiten erfassen |
| 2 | Heizlast des gesamten Gebäudes berechnen |
| 3 | Warmwasserbedarf und mögliche Bedarfsspitzen ermitteln |
| 4 | Heizflächen und notwendige Vorlauftemperaturen prüfen |
| 5 | Einzelwärmepumpe und Kaskadenlösung vergleichen |
| 6 | Anzahl, Leistung und Modulationsbereiche der Geräte festlegen |
| 7 | Hydraulik, Speicher, Pumpen und Heizkreise planen |
| 8 | Zuschaltung, Laufzeitrotation und Prioritäten definieren |
| 9 | Aufstellorte, Abstände und Leitungswege prüfen |
| 10 | Schallsituation bewerten |
| 11 | Elektroanschluss und Netzanforderungen klären |
| 12 | Kosten, Verbrauch und Förderung gegenüberstellen |
| 13 | Anlage installieren, einregulieren und dokumentieren |
Bei mehreren Wärmepumpen muss frühzeitig geprüft werden, ob Hausanschluss, Zähleranlage und verfügbare Anschlussleistung für die geplante Gesamtanlage ausreichen. Zusätzlich sind die jeweils geltenden Anforderungen des zuständigen Netzbetreibers zu berücksichtigen.
Damit Heizlastberechnung, Geräteauswahl und Installation ineinandergreifen, sollten Planung und Umsetzung als zusammenhängender Prozess betrachtet werden.
Was kostet eine Wärmepumpen-Kaskade?
Die Kosten einer Kaskadenanlage lassen sich erst nach einer grundlegenden Planung seriös einschätzen. Eine pauschale Summe wäre wenig aussagekräftig, weil sich Gebäudegröße, Leistung, Warmwasserkonzept und Installationsaufwand stark unterscheiden.
Neben den Geräten müssen auch die gesamten Kosten einer Wärmepumpe für Planung, Hydraulik, Speicher, Elektroarbeiten und Montage berücksichtigt werden.
Zu den wichtigsten Kostentreibern gehören:
- Anzahl und Leistung der Wärmepumpen
- Geräteausführung
- Kaskadenregelung
- notwendige Speicher
- Rohrleitungen und Verteiler
- Fundamente und Aufstellflächen
- Länge der Leitungswege
- Elektroanschluss und Absicherung
- Umbauten am Wärmeverteilsystem
- Schallschutzmaßnahmen
- Planung und Einregulierung
| Kostenbereich | Typische Bestandteile |
|---|---|
| Wärmepumpen | Geräte, Leistung und Anzahl |
| Hydraulik | Rohrleitungen, Verteiler, Pumpen und Armaturen |
| Speicher | Heizungs- und Warmwasserspeicher |
| Regelung | Kaskadensteuerung, Sensorik und Kommunikation |
| Elektroarbeiten | Anschlüsse, Absicherung und mögliche Erweiterungen |
| Aufstellung | Fundamente, Leitungswege und Schallschutz |
| Planung | Heizlast, Hydraulik, Warmwasser und Anlagenkonzept |
| Inbetriebnahme | Einstellung, Einregulierung und Dokumentation |
Eine Kaskade kann höhere Anfangskosten verursachen als eine Einzelanlage. Entscheidend ist jedoch nicht nur der Gerätepreis, sondern ob das Gesamtsystem den Bedarf zuverlässig und wirtschaftlich abdeckt.
Stromverbrauch und Wirtschaftlichkeit
Mehrere Wärmepumpen bedeuten nicht automatisch einen mehrfachen Stromverbrauch. Der Wärmebedarf des Gebäudes bleibt zunächst derselbe. Entscheidend ist, wie effizient die erforderliche Wärmemenge erzeugt und verteilt wird.
Der Stromverbrauch der Wärmepumpe hängt nicht allein von der Zahl der Geräte ab, sondern vor allem von Wärmebedarf, Vorlauftemperatur, Warmwasseranteil und Jahresarbeitszahl.
Einfluss haben unter anderem:
- Gebäudehülle und Wärmeverluste
- notwendige Vorlauftemperatur
- Warmwasserbedarf
- Modulationsbereich
- Zuschaltstrategie
- Laufzeiten der einzelnen Geräte
- Abtauvorgänge
- Nutzung des Heizstabs
- Speicher- und Verteilverluste
- hydraulische Abstimmung
Eine Kaskade kann im Teillastbereich Vorteile bieten, wenn nur so viele Geräte betrieben werden, wie tatsächlich benötigt werden. Wird sie jedoch zu groß dimensioniert oder ungünstig geregelt, kann häufiges Ein- und Ausschalten die Effizienz beeinträchtigen. Auch Vorlauftemperatur, Heizkurve und hydraulische Abstimmung beeinflussen den späteren Verbrauch und sind entscheidend dafür, eine Wärmepumpe effizient zu betreiben.
Für einen belastbaren Vergleich sollten Einzelanlage und Kaskade anhand derselben Heizlast, Systemtemperaturen und Nutzungsbedingungen bewertet werden.
Welche Förderung ist möglich?
Auch eine Wärmepumpen-Kaskade kann grundsätzlich förderfähig sein, sofern die eingesetzten Geräte und die geplante Maßnahme die jeweils geltenden technischen und formalen Anforderungen erfüllen.
Welche Förderung infrage kommt, hängt unter anderem ab von:
- der Eigentümerstruktur
- der Gebäudeart
- der Zahl der Wohneinheiten
- der Selbstnutzung oder Vermietung
- dem jeweiligen Antragsteller
- den technischen Eigenschaften der Anlage
- den anrechenbaren Kosten
- dem Zeitpunkt der Antragstellung
Vor der Beauftragung sollte geprüft werden, welche Wärmepumpen-Förderung 2026 für das Gebäude, die Eigentümerstruktur und die geplante Kaskadenanlage infrage kommt.
Da Förderbedingungen, förderfähige Kosten und Antragsvoraussetzungen geändert werden können, sollten stets die zum Zeitpunkt der Planung geltenden Unterlagen und Hinweise der KfW geprüft werden.
Auch der vorgeschriebene Ablauf muss berücksichtigt werden. Welche Vertragsangaben und Unterlagen erforderlich sind, hängt vom jeweiligen Förderprogramm und vom Antragsteller ab. Der konkrete Antragsweg sollte deshalb vor dem verbindlichen Vertragsabschluss geprüft werden.
Energy Unit 2.0 als Beispiel für eine kompakte Kaskadenlösung
Für größere Mehrfamilienhäuser kann eine vorgefertigte Heizzentrale eine Alternative zu einer vollständig vor Ort aufgebauten Kaskadenanlage sein.
Eine solche Lösung ist die Vaillant Energy Unit 2.0. Je nach Ausführung werden mehrere Wärmepumpen sowie hydraulische, regelungstechnische und weitere Anlagenkomponenten in einer vorgefertigten, außen aufgestellten Heizzentrale zusammengeführt.
Mögliche Einsatzbereiche sind:
- größere Mehrfamilienhäuser
- Gebäude der Wohnungswirtschaft
- zusammenhängende Wohngebäude
- Bestandsobjekte mit wenig Platz im Technikraum
- Projekte mit hohem Wärme- und Warmwasserbedarf
- Gebäude, bei denen eine außen aufgestellte Heizzentrale vorteilhaft ist
Die Energy Unit 2.0 wird auf der 360Volt-Produktseite als modular aufgebaute Heizzentrale mit einem Leistungsbereich von 31 bis 80 Kilowatt beschrieben. Abhängig von der Ausführung können bis zu sechs Vaillant aroTHERM plus Wärmepumpen integriert werden.
Ein Vaillant-Projektbeispiel zeigt eine sechsstufige Kaskade aus sechs Luft-Wasser-Wärmepumpen mit einer Gesamtsystemleistung von rund 80 Kilowatt. Das Beispiel verdeutlicht, wie eine Kaskadenlösung bei einem größeren Mehrfamilienhaus umgesetzt werden kann, lässt sich jedoch nicht pauschal auf andere Gebäude übertragen.
Die Energy Unit ist ein konkretes Lösungsbeispiel und nicht für jedes Gebäude automatisch geeignet. Auch bei einer vorgefertigten Heizzentrale müssen Heizlast, Warmwasserbedarf, Systemtemperaturen, Aufstellort, Schallschutz und Leitungswege zum Gebäude passen.
Praxisbeispiel: Kaskade in einem Mehrfamilienhaus
Das folgende vereinfachte Beispiel dient ausschließlich der Orientierung und ersetzt keine Heizlastberechnung, Anlagenplanung oder Wirtschaftlichkeitsprüfung.
Ein Mehrfamilienhaus mit sechs Wohneinheiten soll von einer fossilen Zentralheizung auf Wärmepumpen umgestellt werden. Der Heizbedarf verändert sich deutlich zwischen der Übergangszeit und kalten Wintertagen. Zusätzlich entstehen morgens und abends höhere Lasten durch die zentrale Warmwasserbereitung.
Im vereinfachten Beispiel wird anstelle einer einzelnen großen Wärmepumpe eine Kaskade aus drei kleineren Geräten betrachtet:
- In der Übergangszeit arbeitet überwiegend ein Gerät.
- Im normalen Winterbetrieb werden zwei Wärmepumpen eingesetzt.
- Bei hoher Heizlast oder während einer intensiven Warmwasserbereitung arbeitet auch das dritte Gerät.
- Die Regelung kann regelmäßig wechseln, welches Gerät die Führungsfunktion übernimmt.
- Bei der Wartung eines Geräts können die verbleibenden Wärmepumpen abhängig vom Anlagenaufbau einen Teil des Bedarfs abdecken.
Ob drei Geräte tatsächlich sinnvoll sind und welche Leistung sie benötigen, lässt sich erst anhand von Heizlast, Warmwasserprofil, Modulationsbereichen und Aufstellbedingungen bestimmen.
Checkliste: Ist eine Wärmepumpen-Kaskade sinnvoll?
Eine Kaskadenlösung sollte geprüft werden, wenn mehrere der folgenden Aussagen zutreffen:
- Der Wärmebedarf ist für eine einzelne übliche Wärmepumpe sehr hoch.
- Der Leistungsbedarf schwankt im Tages- oder Jahresverlauf deutlich.
- Das Gebäude besitzt mehrere Wohneinheiten oder Nutzungsbereiche.
- Es besteht ein hoher zentraler Warmwasserbedarf.
- Eine einzelne Wärmepumpe kann den benötigten Leistungsbereich nicht sinnvoll abdecken.
- Eine teilweise Redundanz ist für das Versorgungskonzept wichtig.
- Mehrere kleinere Geräte lassen sich besser aufstellen als eine große Anlage.
- Auf dem Grundstück ist ausreichend Platz für mehrere Außeneinheiten vorhanden.
- Die Schallimmissionen lassen sich sicher planen.
- Der elektrische Anschluss ist für die Gesamtanlage geeignet.
- Heizlast und Warmwasserbedarf wurden berechnet.
- Die hydraulische Einbindung wurde vollständig geplant.
- Einzelanlage und Kaskade wurden wirtschaftlich miteinander verglichen.
- Der aktuelle Förderweg wurde vor der Beauftragung geprüft.
Sind nur wenige dieser Punkte erfüllt, kann eine einzelne modulierende Wärmepumpe die einfachere Lösung sein.
Fazit: Eine Wärmepumpen-Kaskade muss zum Gebäude passen
Eine Wärmepumpen-Kaskade kann für Mehrfamilienhäuser und andere Gebäude mit hohem oder stark schwankendem Wärmebedarf eine sinnvolle Lösung sein. Mehrere Geräte ermöglichen eine abgestufte Leistungsbereitstellung und können je nach Anlagenkonzept einen modularen Aufbau sowie eine teilweise Redundanz bieten.
Gleichzeitig steigen die Anforderungen an Planung, Hydraulik, Regelung, Elektroanschluss und Schallschutz. Auch die Investitions- und Wartungskosten können höher ausfallen als bei einer Einzelanlage.
Ob eine Wärmepumpen-Kaskade besser geeignet ist als eine einzelne leistungsstarke Wärmepumpe, lässt sich deshalb nur anhand des konkreten Gebäudes entscheiden. Grundlage sind eine belastbare Heizlastberechnung, ein passendes Warmwasserkonzept sowie der technische und wirtschaftliche Vergleich beider Varianten.
FAQ - Häufig gestellte Fragen
Was ist eine Wärmepumpen-Kaskade?
Bei einer Wärmepumpen-Kaskade werden mehrere Wärmepumpen hydraulisch und regelungstechnisch zu einem gemeinsamen Heizsystem verbunden. Abhängig vom aktuellen Wärmebedarf schaltet eine zentrale Regelung einzelne Geräte zu oder ab.
Wann sind mehrere Wärmepumpen sinnvoll?
Mehrere Wärmepumpen können bei einem hohen oder stark schwankenden Wärmebedarf sinnvoll sein. Typische Einsatzbereiche sind Mehrfamilienhäuser, größere Wohngebäude und Objekte mit hohem zentralem Warmwasserbedarf.
Ist eine Wärmepumpen-Kaskade effizienter als eine einzelne Wärmepumpe?
Nicht automatisch. Eine Kaskade kann den Leistungsbedarf abgestuft abdecken. Eine gut dimensionierte modulierende Einzelwärmepumpe kann jedoch ebenfalls effizient arbeiten. Entscheidend sind Auslegung, Systemtemperaturen, Regelung und Gebäudebedarf.
Was passiert, wenn eine Wärmepumpe der Kaskade ausfällt?
Je nach Aufbau können die übrigen Geräte weiterarbeiten und einen Teil der Heizleistung bereitstellen. Ob das Gebäude weiterhin vollständig versorgt wird, hängt von Außentemperatur, Leistungsreserve und Anlagenkonzept ab.
Eignet sich eine Kaskade für ein Einfamilienhaus?
Grundsätzlich ja. In einem üblichen Einfamilienhaus ist eine einzelne modulierende Wärmepumpe jedoch häufig einfacher und wirtschaftlicher. Eine Kaskade sollte nur gewählt werden, wenn Heizlast, Warmwasserbedarf oder andere technische Bedingungen dafür sprechen.
Benötigt eine Wärmepumpen-Kaskade einen Pufferspeicher?
Nicht zwingend. Ob ein Pufferspeicher erforderlich ist, hängt von Volumenstrom, Wasservolumen, Heizkreisen, Abtauanforderungen und hydraulischem Aufbau ab. Der Speicher muss passend zur Anlage geplant werden.
Wie laut sind mehrere Wärmepumpen?
Das hängt von den einzelnen Geräten, ihrer Anordnung, dem gleichzeitigen Betrieb und der Umgebung ab. Mehrere Schallquellen müssen gemeinsam bewertet werden. Besonders wichtig sind Abstände, schutzbedürftige Fenster und mögliche Schallreflexionen.
Was kostet eine Wärmepumpen-Kaskade?
Eine allgemeingültige Summe lässt sich nicht nennen. Maßgeblich sind Anzahl und Leistung der Geräte, Hydraulik, Speicher, Regelung, Elektroarbeiten, Aufstellung und Schallschutz. Ein belastbarer Preis ist erst nach einer objektbezogenen Planung möglich.
